mod. ZIP100

mod. ZIP100

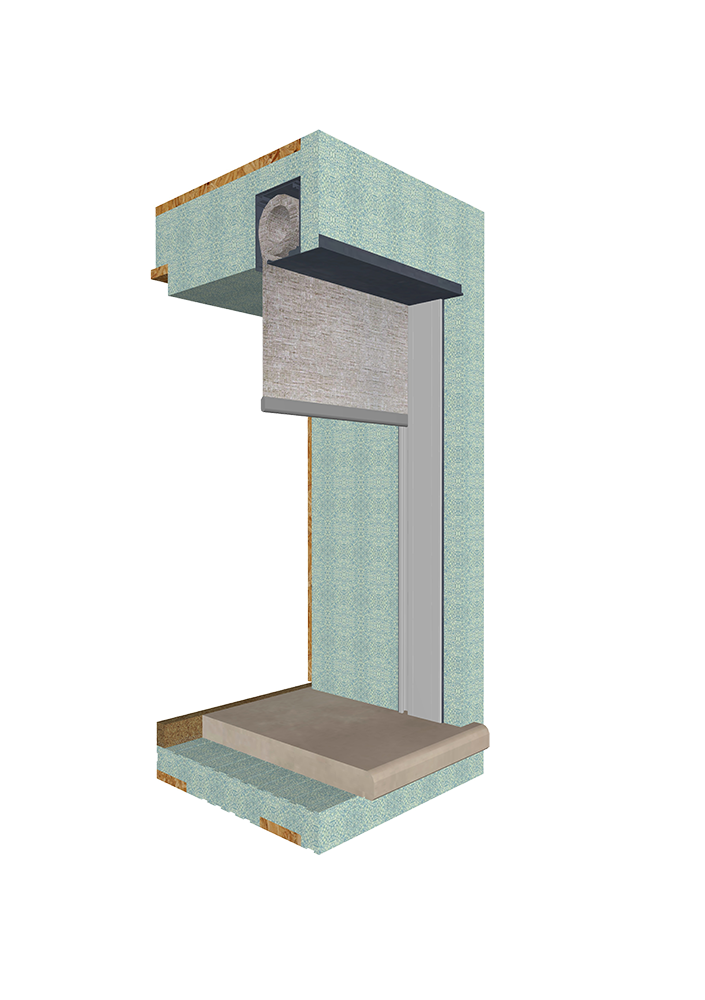

MONOBLOCCO ZIP100 con serramento a filo muro interno e tenda oscurante a rullo

Caratteristiche:
inserimento zanzariera;
predisposizione per comando motore;
paraspigolo con rete su contorno telaio;
inserimento quarto lato (opzionale);
parti in vista da rasare in cantiere;
spessore marmo variabile;

Dimensioni massime e minime:

mod. ZIP100


MONOBLOCCO ZIP100 con serramento a filo muro interno e tenda oscurante a rullo

Sezione Verticale

Caratteristica tecnica

Sezione Orizzontale

Caratteristica tecnica

legenda
A: spessore muro (senza rasature)
B: spessore marmo
C: spessore telaio infisso
L.A.: luce architettonica

MONOBLOCCO ZIP100 con serramento a filo muro interno e tenda oscurante a rullo

Termografia Sezione orizzontale Monoblocco
Termografia Sezione verticale Monoblocco


Prestazioni energetiche:
lato superiore: U = 0.19 W/m2K
lato inferiore: U = 0.38 W/m2K
spalle: U = 0.29 W/m2K


valori trasmittanza calcolati secondo norma EN14351-1, in situazione di installazione su muro interno costituito da laterizio da 30cm, cappotto esterno da 15cm e marmo da 4 cm posato su sottobancale.
